AVK 组合式空气阀，PN16
复合式空气阀，用于最高温度为70° C的饮用水和中性液体。
AVK851系列组合式空气阀允许空气在分离时自由进入管道，但在管柱重合时控制排出。这就形成了一个空气缓冲区，有效地降低了系统的冲击速度和冲击势。在正常工况下，第二个孔口会自动排出累积的空气。所有球墨铸铁部件均经热熔环氧树脂喷涂，符合GSK标准要求。确保了阀门的高耐用性。其他部件的材料为获得WARS饮用水认证的高分子聚合物材料或不锈钢，降低了腐蚀的风险。密封件为获得WARS饮用水认证的EPDM橡胶，有着极好的压缩和回弹性能。
| 产品系列 851/20-007 | |
|---|---|
| 连接方式 | 法兰 |
| 材质 | 球墨铸铁 |

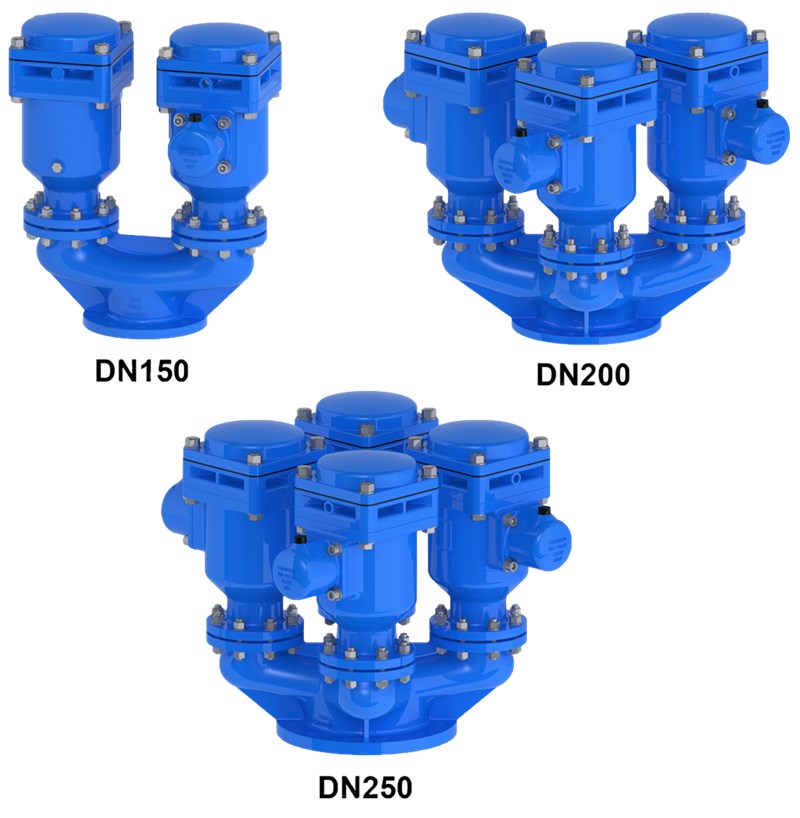

| DN | DN150 - DN250 |
| PN | PN 16 |
产品特点
- 巧妙的浮球设计防止发生气密封现象。
- 吸排量大。
- 通风止回（VNR）阀，允许自由流入和限制流出。
- 球墨铸铁部件均经热熔环氧树脂喷涂，符合GSK标准要求。
- 任何运动部件都不接触内部涂层。
- 整套产品经WARS批准用于饮用水。
下载
数据表
证书

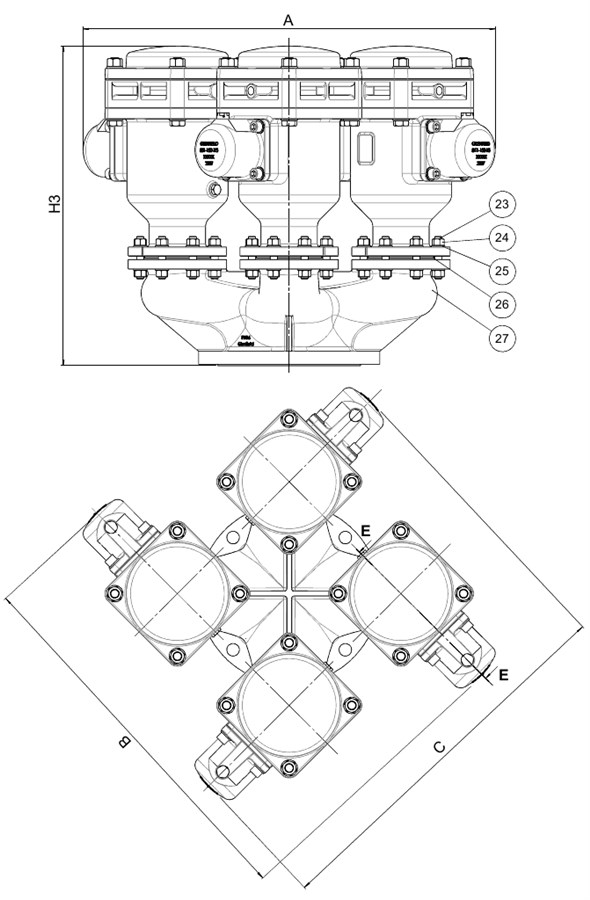

成品号和尺寸
滑动查看更多内容
| AVK参考编号 | DN mm |
法兰 钻孔 |
A mm |
B mm |
C mm |
D1 mm |
H3 mm |
理论重量 kg |
|---|---|---|---|---|---|---|---|---|
| 851-150-20-122010 | 150 | PN16 | 592 | 510 | - | 100 | 715 | 169 |
| 851-200-20-122010 | 200 | PN16 | 921 | 867 | 734 | 100 | 715 | 259 |
| 851-250-20-122010 | 250 | PN16 | 921 | 867 | 867 | 100 | 715 | 340 |
询价
滑动查看更多内容

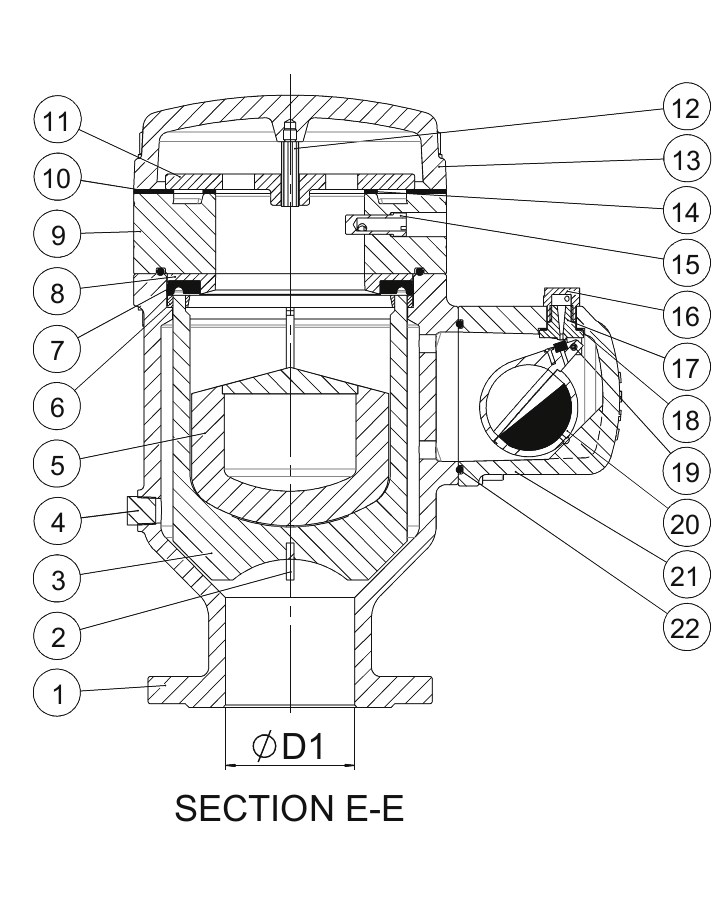

零件列表
| 1. | 阀体 | 球墨铸铁 GJS-500-7 (GGG-50) |
| 2. | 底部导轨 | ABS |
| 3. | 上部导轨 | ABS |
| 4. | 堵头 | 不锈钢 316 |
| 5. | 大浮球 | ABS |
| 6. | 导向环 | ABS |
| 7. | 密封圈 | EPDM橡胶 |
| 8. | 阀座密封圈 | ABS |
| 9. | 阀体 | 球墨铸铁 GJS-500-7 (GGG-50) |
| 10. | 密封圈 | EPDM橡胶 |
| 11. | 阀板 | 尼龙 |
| 12. | 销 | 不锈钢 A4 |
| 13. | 端盖 | 球墨铸铁 GJS-500-7 (GGG-50) |
| 14. | 密封圈 | EPDM橡胶 |
| 15. | 下压板 | 尼龙 |
| 16. | 排气孔盖 | 尼龙 |
| 17. | 小口支架 | 尼龙 |
| 18. | 密封圈 | EPDM橡胶 |
| 19. | 槽销 | 不锈钢 A4 |
| 20. | 小浮球 | ABS |
| 21. | 侧阀腔 | 球墨铸铁 GJS-500-7 (GGG-50) |
| 22. | O型圈 | EPDM橡胶 |
| 23. | 螺栓 | 不锈钢 A4 |
| 24. | 螺母 | 不锈钢A4 |
| 25. | 垫圈 | 不锈钢 A4 |
| 26. | 密封圈 | EPDM橡胶 |
| 27. | 阀体 | 球墨铸铁 GJS-500-7 (GGG-50) |
测试/认证
- 液压测试符合EN 1074-1 / EN 12266
标准
- 设计按照EN1074 - 4标准
- 标准法兰钻孔符合EN1092 (ISO 7005-2), PN 16
