AVK固定内衬中线蝶阀

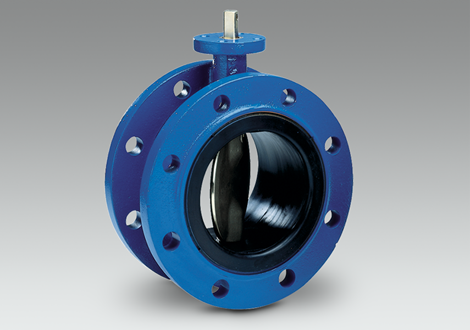

固定内衬中线蝶阀有对夹式、支耳式及双法兰式三种
AVK的固定内衬中线蝶阀在同类阀门中具有显著的优势

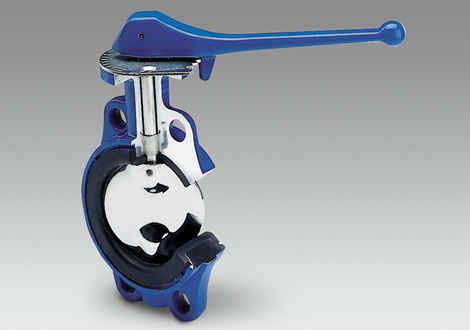

阀门的阀座设计对其运行效用至关重要。由于橡胶直接在阀体上硫化,形成具有最佳橡胶肖氏硬度的永久粘结,因此不会产生衬垫变形或错位的风险,该阀门即使在真空条件下也可以适用。

蝶板的异形密封边缘设计,使得只需要最小的挤压就能实现完美密封,显著减少了内衬的磨损,降低了操作扭矩。

固定内衬中线蝶阀特点
• 球墨铸铁阀体,外部环氧树脂静电喷涂
• 防吹出传动轴设计,保证使用安全
• 两个短轴采用PTFE涂层的低摩擦轴套,确保低操作扭矩
• 采用通过饮用水认证的EPDM硫化橡胶阀座,确保最佳密封性能及高耐久性
• 流线性蝶板设计,水头损失小
• 两个轴套和一个顶部O形圈的设计提供阀轴密封

固定内衬中线蝶阀可配置各种执行机构
• 尺寸:DN40-2000
• 阀门功能:开关或调节
• 执行机构:手柄、蜗轮蜗杆、气动或电动执行机构
• 材质:不锈钢或双相钢阀轴,不锈钢或环氧树脂粉末喷涂的球墨铸铁蝶板,EPDM三元乙丙橡胶(用于饮用水或高温工况)或NBR丁腈橡胶衬垫

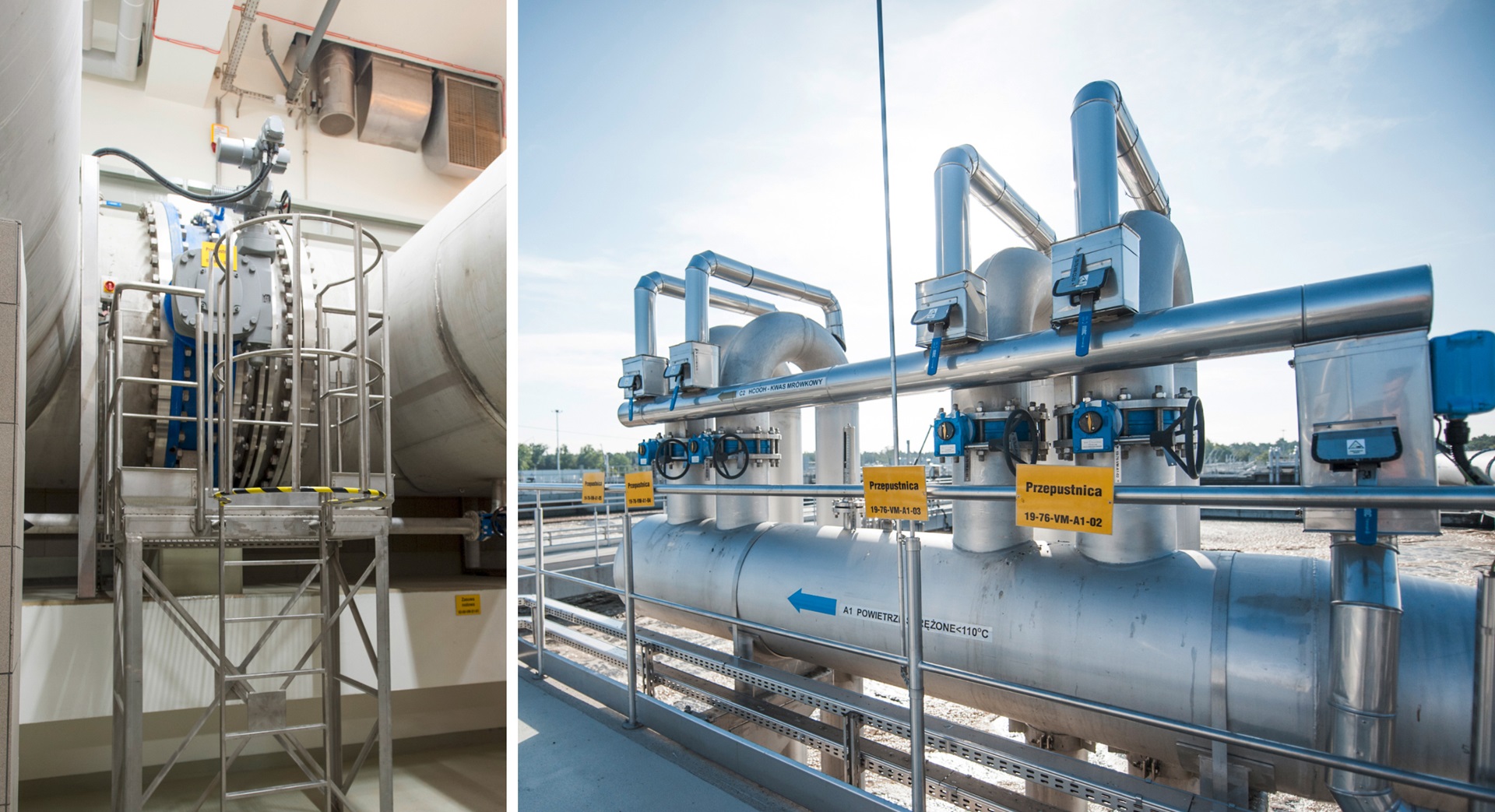

固定内衬中线蝶阀由于衬垫不会移动和磨损的特点,使其可以在真空条件下使用,并且适用于高流速和高开关频次的工况,例如每隔几秒打开/关闭。固定内衬中线蝶阀通常用于地上安装,但双法兰型也适用于地下安装。

固定内衬中线蝶阀广泛用于供水、污水、消防及燃气领域。

• 供水:自来水厂,配水管网,泵房,输水和暖通
• 污水:曝气系统,水处理单元,过滤工业,泵装置和膜装置
• 消防:室内及室外消防
• 燃气:天然气和火炬气

下载

AVK 中线蝶阀
