AVK双偏心蝶阀

AVK提供各种类型的双偏心蝶阀,口径为DN150-4000,经久耐用。阀瓣采用倾斜式设计且安装牢靠,密封设计优越,阀杆端部区域抗腐蚀效果好,所有表现均高于市场标准。

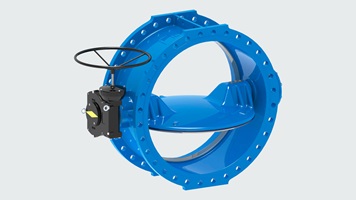

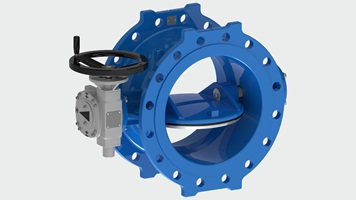

AVK 提供DN150-4000的双偏心蝶阀,采用倾斜式阀板设计,延长了使用寿命,且易于操作。阀板密封圈由AVK独有的EPDM橡胶加工而成,该橡胶通过饮用水认证,具有出色的回弹性能。环氧涂层表面均通过DVGW/WRAS认证,干轴设计确保高耐久性。该蝶阀为双向密封设计。

产品范围
整体式阀座和不锈钢阀座
变速箱采用IP67、IP68和ISO法兰
PN10, PN16和PN25
通过WRAS, DVGW, GSK认证

倾斜式阀板设计,延长了使用寿命
阀板开启很小的角度,密封圈即可完全脱离阀座,拥有更低的操作扭矩。同时可以有效降低弹性密封部件的磨损,极大地增强了密封圈的寿命。




安全的阀板和阀轴连接
阀板由两套定位螺钉固定,使键和键槽连接更紧密,有效防止键槽磨损。 阀轴传动稳定,最大工作压力下,阀板无震动。大口径蝶阀的阀板,键连接配合两套不锈钢定位销。定位销通过压力安装,在阀板与阀轴之间无空隙。

两种阀座设计
整体式阀座表面环氧树脂静电粉末涂层,与阀体整体式铸造,阀座永无脱落可能。不锈钢可更换式阀座用O型圈密封,避免内漏,必要时更换阀座,延长阀门使用寿命,确保长期稳定运行。

优化的阀板密封设计
橡胶密封圈的形状确保定位不松脱。高品质橡胶确保低扭矩。EPDM密封已通过DVGW, KIWA和WRAS认证。

阀轴设计特点
阀轴密封带压可更换,易于维护。EPDM密封从内到外确保了安全的密封性,NBR密封有效防止杂质从外部进入。

我们提供额外的安全锁紧装置,阀门下端盖处可在线维修,并可提供附件锁定阀门于任意开度。该装置可有效避免阀门在线更换驱动装置时,阀板因流体冲击而产生位移,对之后的驱动装置安装定位产生影响。

阀轴端部的抗腐蚀保护。自润滑轴承含PTFE涂层确保在全部使用过程中都在低扭矩下运行,任何没有涂装的球铁部件表面都不会暴露在介质中。

执行机构选择
我们提供一系列的执行机构。标配是带手轮的IP67齿轮箱用于地面安装、IP68 齿轮箱用于地下安装,ISO认证的齿轮箱用于安装电动执行机构。此外,我们还提供加长杆,接头和手轮。

双偏心蝶阀的应用

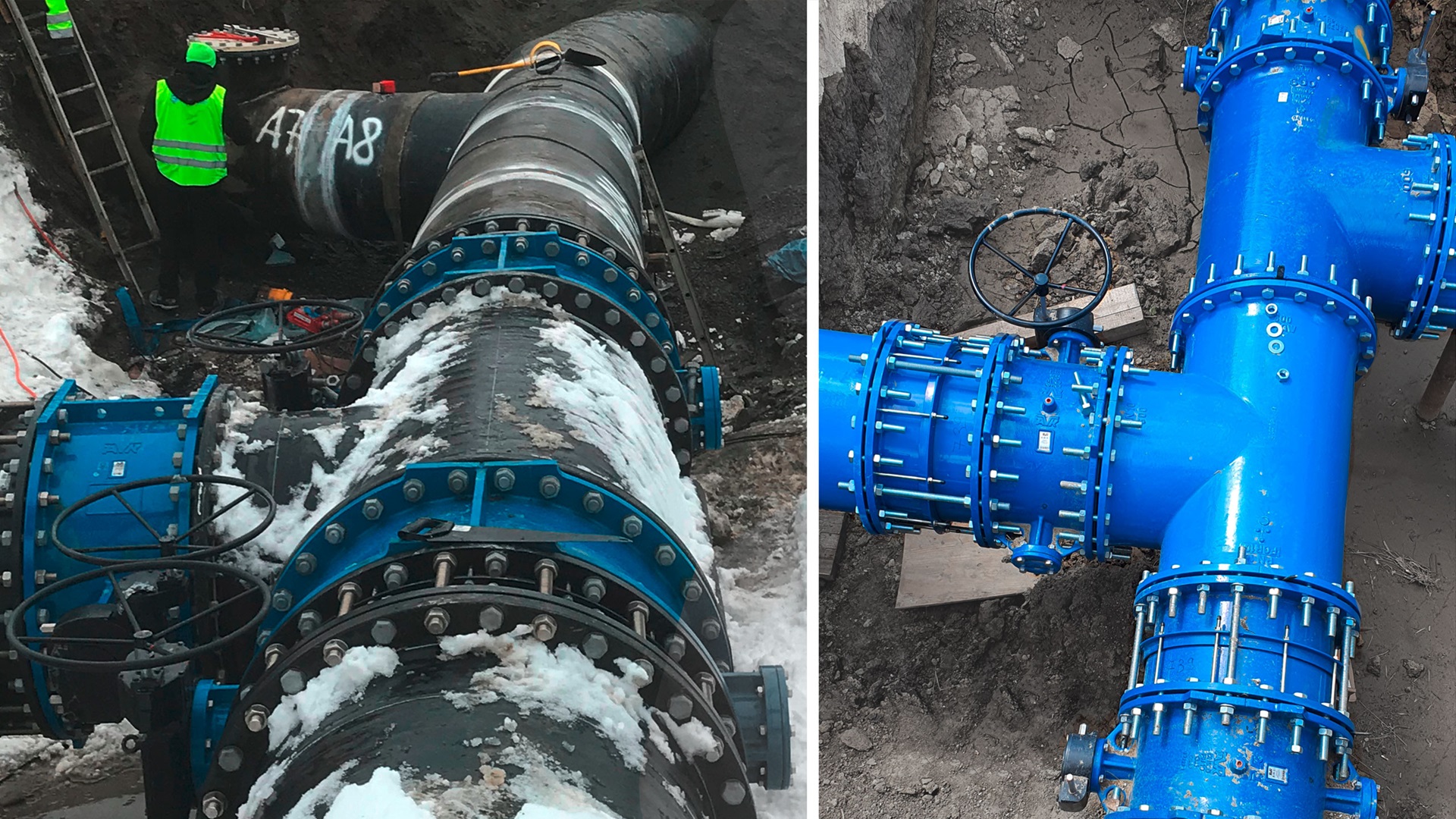

双偏心蝶阀主要应用于供水领域。




下载

AVK 双偏心蝶阀
